社區大樓FTTH光纖到府化實現第三回-光電兩用電信插座篇

這回直接看圖說故事

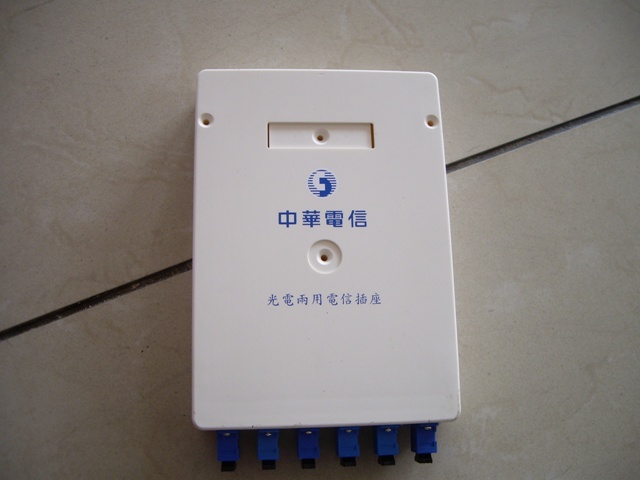

↓主角是『中華電信 光電兩用電信插座』,這款是6埠插座,體積最小的有2埠,最大的可以鎖上Rack機架。

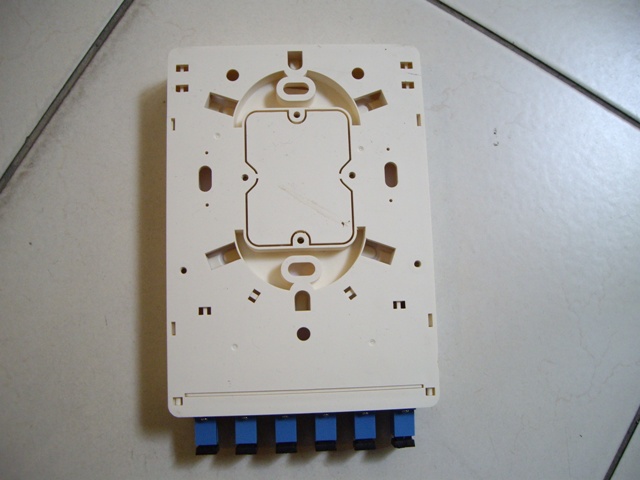

↓背面,可以配合多種螺絲的壁掛孔。

↓至於為何這個盒子會命名『光電兩用電信插座』,仔細看藍色區域有2隻螺絲鎖在其上,拆掉後可以換成RJ-45或是RJ-11的模組頭,至於什麼時候會用到RJ-45、RJ-11頭,我不清楚且連工班也不知道,工班說一直都拿來光纖上使用。

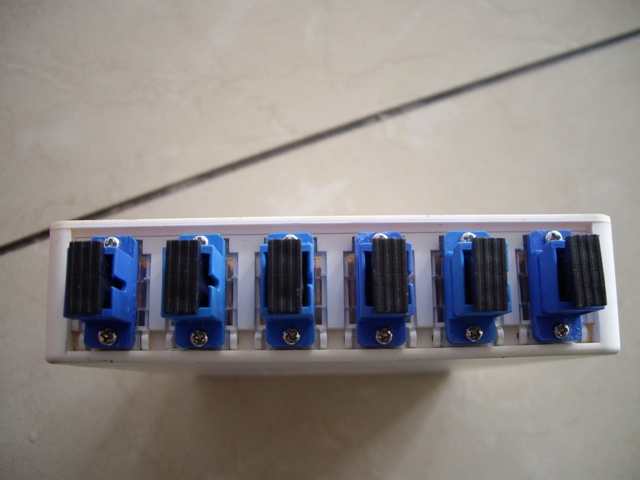

↓這個角度可以清楚看到那個黑色頭是個塞子,要插入光纖頭之前,要先拔起這個塞子(也是保護蓋,以免灰塵堆積)。

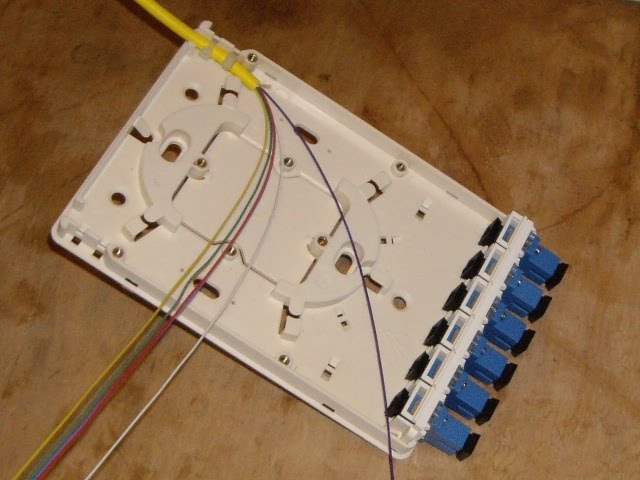

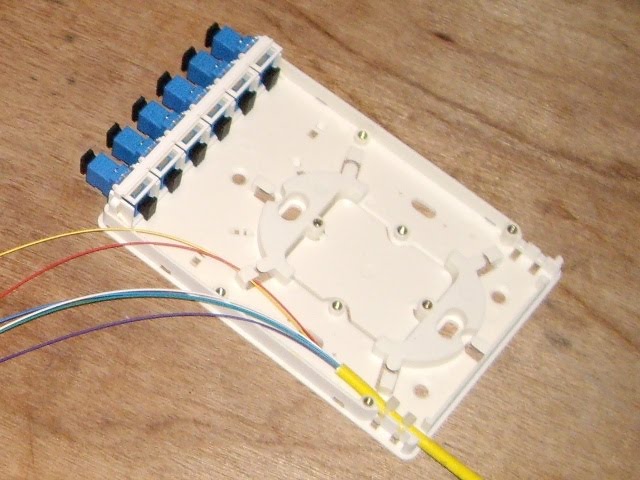

↓打開外蓋了,給大家看看裡面;內部黑色的頭也是個塞子,6芯光纜的每1芯與光纖插頭熔接後就插上內部插座。
簡單說這就是雙母插座,內部插座接往Epon區,外部插座接往住戶屋內。

↓內部最主要是要供光纖線繞圈圈用,為了可以順利盤繞保護光纖線,所以盒子體積就需差不多這大小。

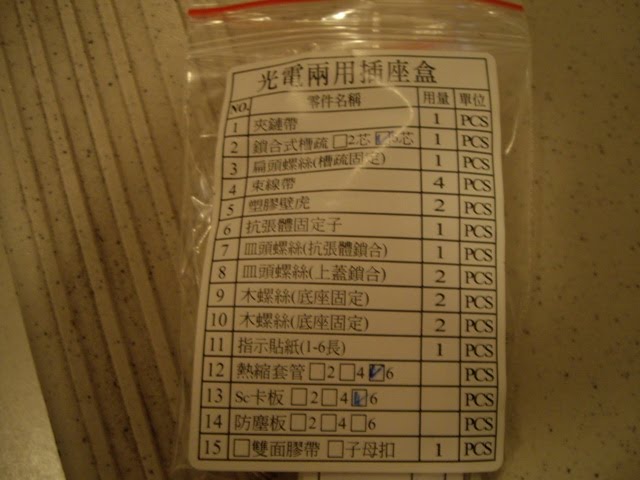

↓這是盒內的零件包,附的小零件很完整,不同載體所需螺絲都有,要上木牆、水泥牆等皆可。

↓內附一張安裝說明。

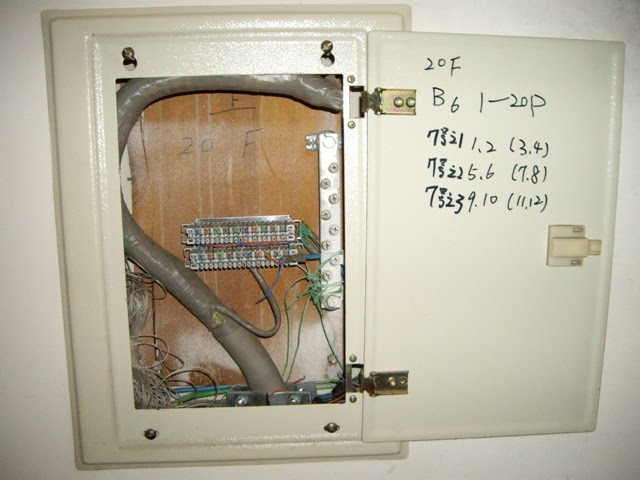

↓這個"光電兩用電信插座"是置放安裝在何處呢?就是這裡。這棟每層有3戶,所以每個"光電兩用電信插座"可以2層樓住戶共6戶供裝。

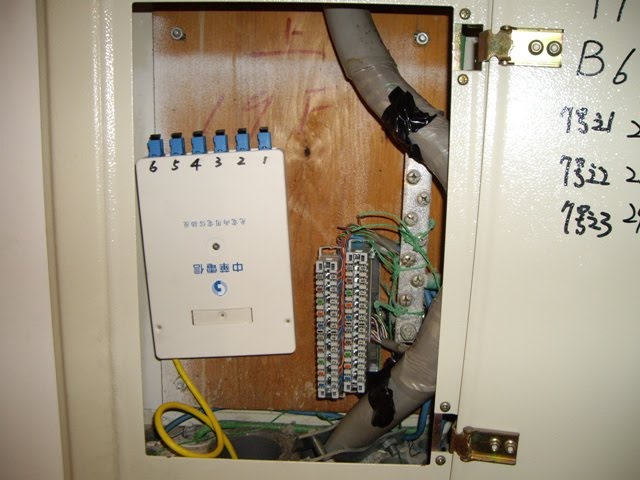

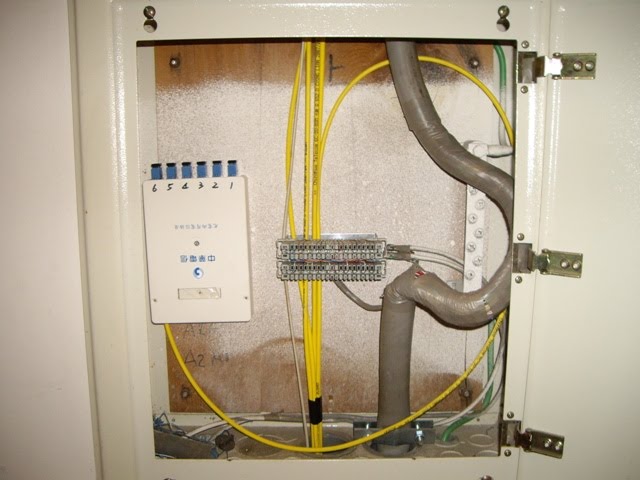

↓先看看完工後樣子,因為位置小,所以需要將電話銅纜那塊區域也擺成直立狀;當住戶申請後,施工班會佈放一條入住戶的光纖線就延著電話線那個管道進到住戶室內,而這條入戶光纖線一頭接這個插座盒,一頭在住戶端接上ONU。
嗯 ~ ~ ~ ~ ~ 如果您們家因為裝潢因素,無法拉線進去(線拉不動),不要問我該怎麼辦?打電話給設計師或是去看看您樓下、樓上鄰居原來電話線的出孔在那裡,準備一支大一點的榔頭吧!!!什麼?你不會,抱歉了我也不會。

↓不要問我為何這張照片內箱體較大,我也不知道為何建設公司在某些樓層中埋入較大的箱體。貼出來給大家回家對照看看,或許你大樓的就是這樣大,那就更好施工了,甚至可以置放較大的、也更多埠的『光電兩用電信插座』。


以下給大家看看這『光電兩用電信插座』施工狀況,也是出動兩組光纖熔接機器

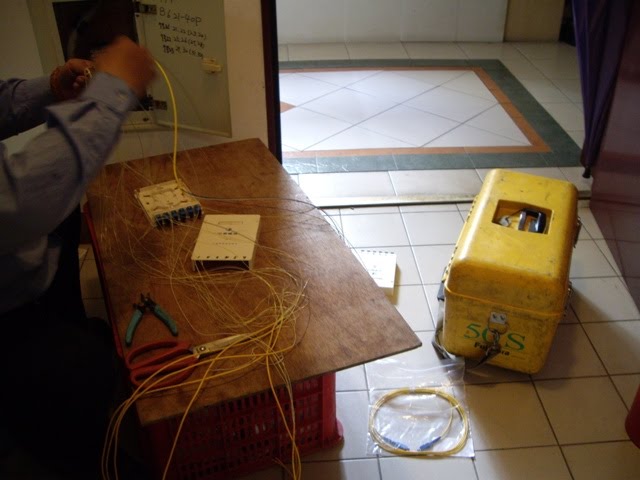

↓A棟準備熔接了,這位工班師傅噸位稍大了些,自備凳子,拿塊木板擺在箱子上就是個方便的工作平台了。首先是先整理光纖線,裁減成適當長度等。

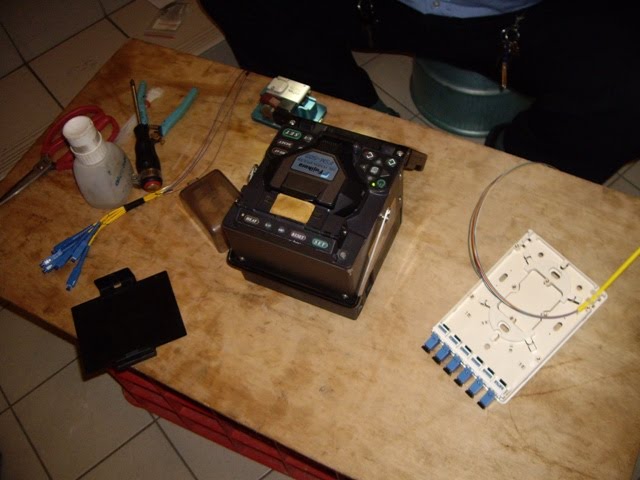

↓熔接機上架,這時候就是吃電池,因這區域沒有110V電力(很多大樓公共區域多屬220V,工班怕誤插燒毀機子),工班說一顆電池要熔接50個點以上OK啦。

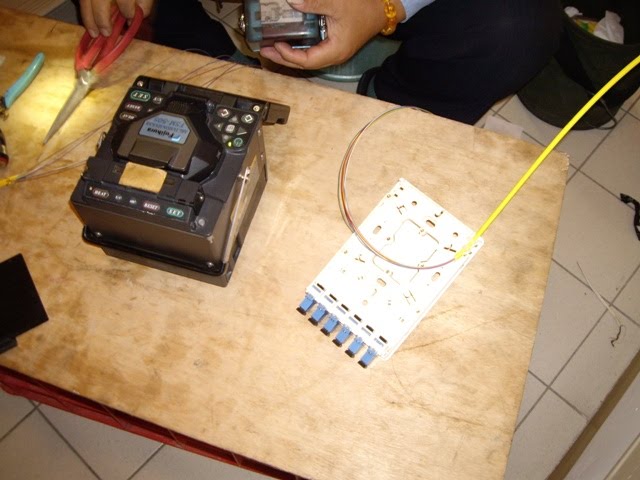

↓圖左就是裁減一半的光纖跳接線,即將與圖右的6芯光纖,芯芯相連,作好的SC頭就往『光電兩用電信插座』內部插上,蓋上外蓋後入箱體鎖上,完工。

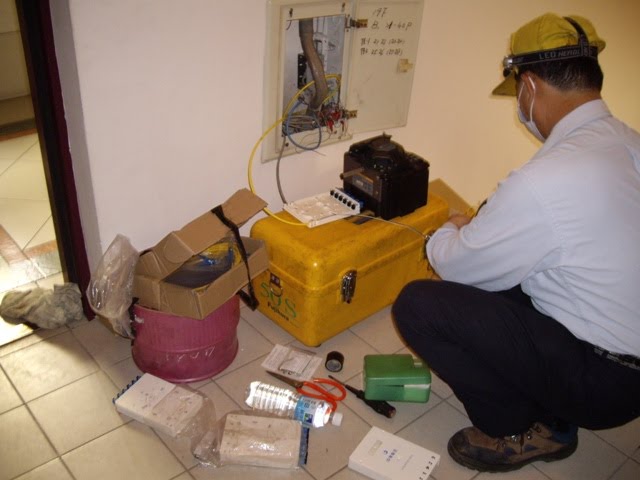

↓這是另一位工班師傅在B棟施工狀況,工具箱是他的工作平台。

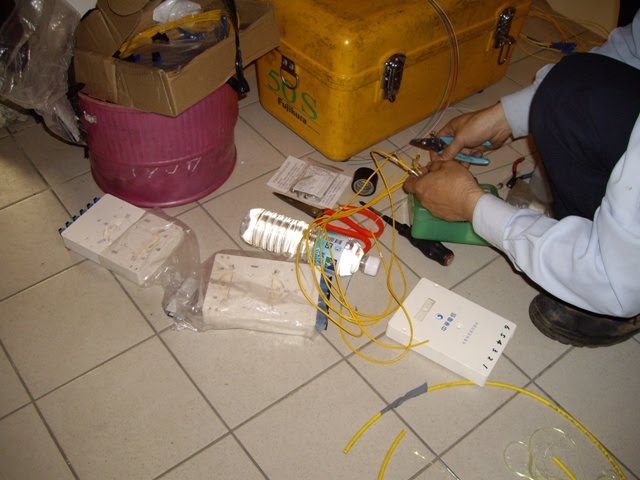

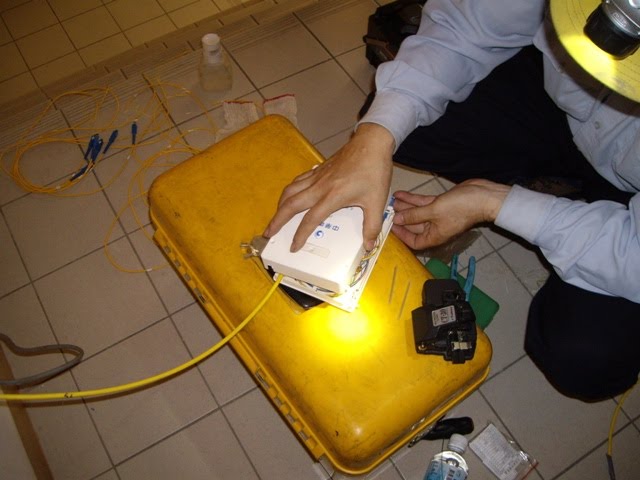

↓地板也是工作平台之一。真擔心這位會有職業病,蹲久了對腳不大好的。

↓完成了,上外蓋。有看到工班都自備頭燈嗎?裸光纖是比頭髮細。這位師傅這案場施工完後,股長要他準備去上CCNA課程,看來挺優秀的。

謝謝收看,希望對各位有用,也希望大家喜歡,如有誤請指正。
預告下回主角上菜 Epon開箱。
