社區大樓 FTTH 光纖到府化實現-第一回

故事應該接續上回我發的文,沒看過的可以回顧先。
中華電信VDSL Switch到大樓了,圖文開箱

那次施工時候中華電信的規設人員、工班、班長等都在現場,在相談甚歡、氣氛愉快下,閒聊之中我半開玩笑說「請問能不能拉條光纖到我房子內,讓我FTTH到府化」,規設說「不行………………………….!不行只一戶,要,就得整社區大樓FTTH化,因只拉一戶不合算」。
當下當然很失望,因被很多網友灌輸FTTH是新房子的權利、FTTH是商辦大樓優先到、FTTH是工業區優先到…….,雖然有少數試驗戶(如第一戶FTTH)達陣成功、雖然有少數透天達陣成功使用FTTH,雖然也有花費巨額款項挖路埋管的。

後來規設的告訴我說他們與工班都是聽命行事,只要上頭有要接FTTH,他們就會到現場規劃施工。規設告訴我們其實只要有空間置放設備、確認有通暢管道可以佈放光纖、管委會同意、有住戶要安裝,還是可以的。

至於是如何申請?與申請過程,這又是另一篇故事,我只能說一路上我遇到的中華電信的員工都是好人,順利達成。

↓第一回就從這個不算大的電信總箱開始

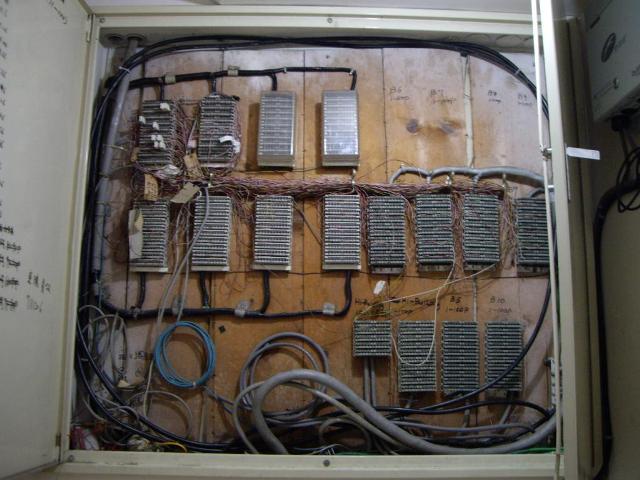

↓電信總箱內全部社區所有住戶的電話都在這裡,右上角那個空位是我們FTTH 希望的開始,那位置夠小了吧!各位應該有比例感吧,這小小地方將可掛上96路EPON光分歧器。

↓想知道我們社區的歲數嗎?這裡有證據,HiBuilding 曾經在社區出現過(本社區是中華電信忠實客戶,HiBuilding 一直撐到前年中華電信終止此項業務才被迫終止),連ISDN 也在這出現過,有一點年紀的資訊人應該都知道中華電信的HiBuilding的歷史,不賣關子了這個社區近十年了。

↓這張是補上回VDSL switch加上電表後的完工圖,這兩箱體積越小越是好。

↓請大家仔細看圖有什不妥?老實說我很有意見,這種施工是不及格的,正常電工把電線拉過來應該是紅線(火)、白線(水)、綠線(地)一併來,但施工的只接上條紅線(白線、綠線都沒接過來)。且從圖中看來施工人員直接把插頭剪掉後,黑色的接上無熔線斷路器,綠色接地鎖上殼子螺絲,白色也是隨便鎖,這種施工我個人認為不及格。

↓先來個前菜,來看看完整施工圖,就一張記載所有線路,.....什麼?看不清楚,沒關係啦!往下讀下去圖會放大給各位看看

↓這是圖左上角,紀錄所要用的器材、料件、工具等

↓這是右上角,主要是垂直佈放到大樓內,當住戶申請後再水平佈放至戶內

↓這是兩棟(A棟、B棟)的聯接,圖中本來要佈放的是9條6芯光纜,後來更改成只佈放一條100芯光纜

↓這張內標示了外頭馬路地面下手孔內光纜與大樓電信總箱光纜的兩端線路。

↓這張就是此圖的生日(VDSL Switch是11月中完工,緊接FTTH圖就出來了,我們社區申辦速度與中華電信效率都不錯)要不是因為剛好卡到缺料應該會更快完工,聽說(謎之音)年底通常會缺料。

↓這張是B棟電信總箱,抱歉了已鎖上無法讓各位看內部大小,但聰明的各位應該可以從樓梯的比例知道真的沒有很大。

↓這看來很面熟吧,大家的房子內都有

↓打開了,銅纜垂直佈放於此箱子內,再從這裡水平佈放至戶內,右邊有好幾個螺帽是大樓接地系統。

↓给個近照,有看到嗎?最粗的那條是銅纜,銅纜旁那個孔應該是預備孔,此孔剛好可以拿來佈放垂直光纜,旁邊藍色的線就是通往各戶的電話線,到時候入戶光纖就從這一起進去了,綠色那條是大樓接地線,這棟樓所有插座都是三孔有接地。

後記
規設是個很小心的人,來看場地數回,並要求我們先行佈放水線確認管道暢通,規設說要對工班負責,不想一堆工班弟兄來了後遇到不可克服的問題,如有孔拉不過,有孔不知通往何處的等;很幸運管路沒什大問題,也感謝這位細心的規設人員。

感謝觀賞

下回會陸續給各位看實際施工照片。
